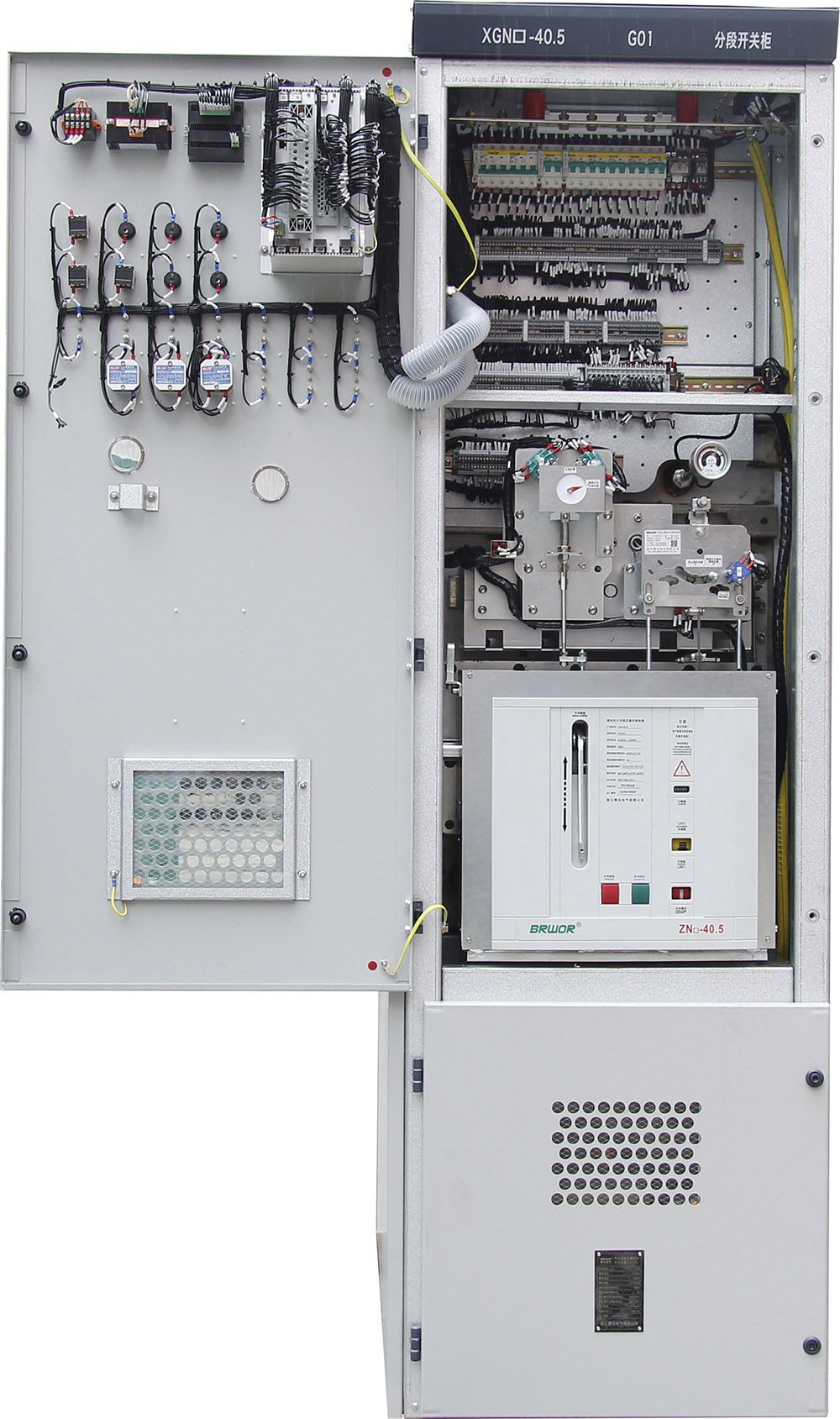

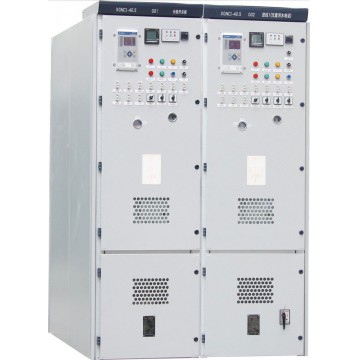

XGN□-40.5柜式气体绝缘高压开关柜

XGN□-40.5/1250-31.5(C-GIS)

柜式气体绝缘高压开关柜

一、概述

XGN□-40.5柜式气体绝缘高压开关柜具有非常高的安全性和可靠性，能够保障电力系统的持续稳定运行及操作人员的人身安全，同时也具有人性化的操作面，易于现场操作人员的操作，完全符合最新的环保要求。XGN□-40.5柜式气体绝缘高压开关柜完全适用于公共和工业配电网、基础设施工程、采矿、冶金、石油化工、燃油燃气、铁路供电、集装箱基地和船舶行业。主要用于发电厂厂用电、中小型发电机、变电站、高层楼宇、工矿企业、地铁电气化铁路等配电系统中以实行对供电系统和负荷的控制、保护及检测。特别适合于地下高原冻土沿海潮湿等环境。

1、采用现代的、创新的开关柜设计理念，有多种方案可供选择。它是气体绝缘开关柜，额定电压40.5kV，额定电流1250A，额定开断电流 可至31.5kA。

2、设计为单母线系统。这种紧凑的、模块化的开关柜极具灵活性，寿命期内免维护。它也是非常适用于空间受限制的地方或老开关利用现有地基升级改造的场合。

3、是一种经济型开关，当安装、扩展、拆除时，可从开关柜正面进行拼接，由于采用了创新的母线连接，现场不需要进行任何气体处理操作。

二、设计特点
• 低压力SF6气体绝缘

• 模块化设计

• 不锈钢壳体由全自动机器人焊接而成，有单气室、双气室，可适应不同技术要求；双气室时断路器与三工位开关安装在各自独立的气室中

• 母线连接采用插接式固体绝缘母线连接器，开关柜拼接时不涉及SF6气体灌封工作，无需气体回收和补充操作

• 每个独立气室均带有专用的压力释放通道

• 专用的内锥式电缆插接系统连接安全可靠优点安全最大化

• 各功能隔室实现完全隔离

• 高压部件完全密闭于充有SF6气体的密封气室内， 不受外界环境的影响

• 绝缘性能不受现场海拔高度的影响

三、空间需求最小化

• 采用SF6气体绝缘，使柜体尺寸最小化

• 与传统开关设备相比，空间节省最多可达70%

四、经济性

• 更方便的操作，现场施工周期大大缩短

• 不受外界环境影响，因而获得更长的使用寿命

• 更少的维护需求，意味着最大程度的节省了运行费用

• 小型化的开关设备带来的基建用地及空间的节省，使得总投资费用大大降低

五、金属封闭与气体密封

• 采用SF6气体绝缘

• 母线室为完全密封的充气隔室

• 断路器室为完全密封的充气隔室

• 额定电压40.5 kV

• 额定电流最大可达1250 A，开断可达31.5 kA

六、断路器

• 断路器极柱水平放置

• 操动机构在气室外部、柜前部

• 断路器极柱与机构间的拉杆通过往复动密封套管连接

• 与三工位开关配合可实现接地功能，三工位隔离开关作为母线隔离开关和馈线接地开关；当用作线路侧接地开关时，可与断路器配合使用实现快速接地功能；断路器具有比接地开关更优秀的短路关合能力，对故障可进行更多次数的开断和关合操作，真空开断不会造成SF6气体绝缘品质的劣化

七、技术参数
