一、概述：
Nxring-40.5系列全封闭SF6气体绝缘环网柜是本公司引进国外先进技术，采用模块化设计，以其固定式与灵活扩展的完美统一。Nxring-40.5系列充气式开关柜具有结构紧凑、全绝缘、长寿命、免维护、占地空间小、各种方案齐全、扩展性强、安全环保、不受环境影响等特点，可广泛应用于工业、民用环网和终端供电网络。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、高速公路、地铁、商业区、生活小区、风电、光电等领域.开关柜具有全封闭，免维护，尺寸小，性能优异，安全可靠，长寿命，免维护的特点，深受用户的欢迎。
二、产品优势:
1.高原地区应用：SF6气体、全绝缘特性，不用考虑气箱内外压差影响。
2.单元式拼装：便于用户扩展、方案更改及回路间对调。
3.配网自动化应用：可与市面上所有自动化终端配合，轻松实现配电网自动化。
4.沿海地区应用：机构全密封和长时抗盐雾防腐处理，确保设备长时间 的安全运行。
5.PT柜带电更换应用：PT柜自带隔离功能，可实现在线更换。
6.强风沙地区应用：机构密封、一次回路及母线全密封，控制回路采用汽车专用密封条，确保强风沙地区长期安全运行。
7.单元间自由组合，可实现不同方案
三、产品特点：
模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。SF6全绝缘断路器进出线柜（真空灭弧），负荷开关进出线柜，母联柜，计量柜，负荷开关-熔断器组合电器柜，以及TV柜（带开关或不带开关）组合方案可分为单单元，两单元，三单元，四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。
柜体采用铠装结构，母线室与开关室之间，开关柜与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。
具有三工位的负荷开关焊接在冲SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下，半地下变电所使用。
操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小，可靠性高，寿命更长。
扩展母线采用插拔式硅胶连接器，全绝缘和屏蔽，确保导电可靠性，且不受周围环境影响。组合连接及扩展方便，便于今后用户或变电所的增容改造。
四、使用的环境条件：
空气温度：最高温度：+40°，最低温度：-20°；
温度：月平均温度95%，每日平均温度90%，
海拔高度：最大安装高度：2500米；（更高海拔需定制）
无易燃，易爆，无严重污秽，化学腐蚀及剧烈震动。
五、主要技术参数：
（注1) 取决于熔丝的额定电流值

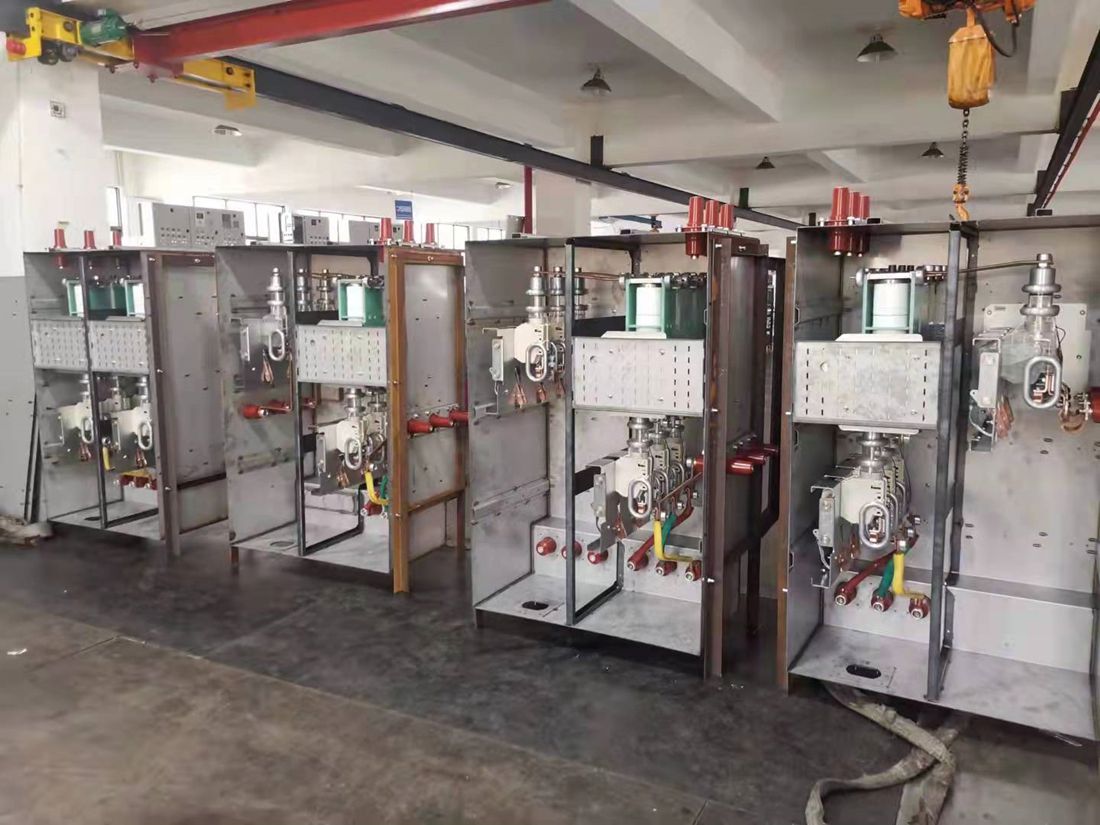

六、柜体结构：充气隔室采用3～5MM厚不锈钢板，经数控机床加工后采用焊接机器人焊接而成，焊接变形少，气密性好，其余隔室采用优质冷轧钢板，经数控折弯后焊接而成，具有精度高、强度好的特点；各功能单元均为独立模块，组装极为方便。柜体各密封隔室设有独立的泄压通道，最大限度地保障人身安全和设备运行。
